激光在线厚度测量系统

   LIMAB成立已经30多年，总部设在瑞典的哥德堡。在研发激光传感器和非接触测量系统领域有着悠久的历史和传统。LIMAB专注于工业应用的激光在线规格测量系统，在各种板材的尺寸测量方面具有丰富的经验，特别是在石膏板领域，厚度和立边的测量，具有独一无二的强大解决方案，在业界具有广泛的应用。

       GMS1100是一个完整的石膏板工艺尺寸测量系统。GMS1100-EP系统测量宽度，边缘轮廓和边缘角度。GMS1100-EP系统以后也可以升级到包括厚度测量全功能系统。连续测量的反馈可以帮助提升产品品质和改进生产过程，在生产启动时尤其重要。它可以减少原料浪费和能源消耗。

    测量系统实时显示图形和数据，包括趋势图。一旦超出设定条件，系统将立即报警。可以存储所有重要的板材数据以供日后检索。

    在过去的15年里，全球超过220条生产线上已经安装了GMS1100石膏板立边，宽度测量系统。

激光非接触测试的优点

没有活动部件

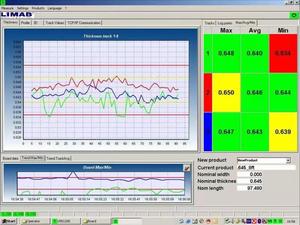

3轨测量界面

GMS1100-石膏板厚度长度立边轮廓测量界面

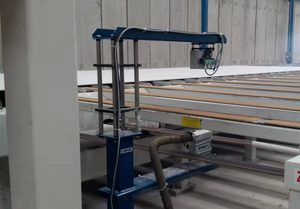

GMS1100-石膏板厚度测量探头

GMS1100-石膏板立边测量探头

人造板厚度测量

外墙板厚度在线测量

测量原理


PreciCura(普赛乐)是基于三角激光的距离测量。探头把激光点照射到被测量的物体表面，物体表面对激光的漫反射被测量（因此水面，玻璃或者其他对光行程镜像的物料是不能测量的），当被测物料在探头的量程内时，探头内的高精度CCD探测器会探测到反射回来的光的图像。PreciCura(普赛乐)系列探头应用中心重力场的原理来分析这个反射光的图像，图像分辨率的限制是比特率，PreciCura(普赛乐)是16bit，所以图像的像素是162000=32000像素。探头内的处理器会把这个像素转换成距离信号。
后续的信号处理还包括滤波（平均，每卷平均，median），采样频率（测试频率）以及数据输出频率（测试速度）。
PreciCura(普赛乐)同时提供3种接口：模拟量，串口RS232和Can总线；采用标准的工业接头：5针和8针的M12接头，所有探头均有状态指示灯。


PreciCura(普赛乐)探头的附件包括安装定位架，气冷保护盒，风扇（过滤器）和气刀用于保持光学窗的清洁以免灰尘和杂物沾污
定位架，三支点的定位架使得探头容易进行位置的微调
标定工具：用马达转动的圆形碟，是进行厚度标定的最佳工具
软件包：基于Windows的软件
气刀：用于保持探头清洁，卡紧式安装
侧边吹气扇和过滤器：根据不同环境，有一系列的风扇可以选择
保护盒：可以根据需要选择加热装置以安装在室外
大尺寸显示：高度为100mm的5位数字显示
电缆：5针和8针M12电缆，长度可选2米，5米，8米，可选90度角连接器
